Ürüne Genel Bakış

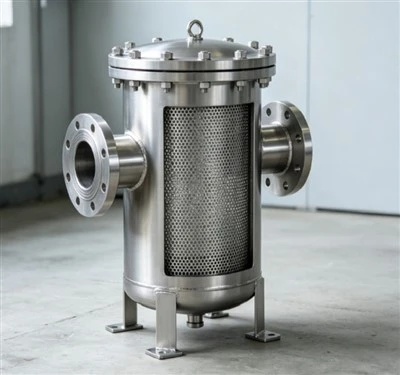

Endüstriyel flanşlı sepet filtresi, zorlu boru hattı ağlarında yüksek-performanslı sıvı filtrelemesi için tasarlanmıştır. Bu ekipman, katı parçacıkları, pas parçacıklarını ve döküntüleri yakalayarak pompalar, ısı eşanjörleri, akış ölçerler ve kontrol vanaları gibi akış yönündeki kritik varlıkları korur.

Tamamen korozyona-dirençli birinci sınıf paslanmaz çelikten üretilen düzenek, sağlam bir muhafazayı kolayca erişilebilen, çıkarılabilir bir iç sepetle bütünleştirir. Flanşlı bağlantı, sızıntısız-kurulum, yüksek mekanik stabilite ve endüstriyel tesis yerleşimlerine kusursuz entegrasyon sağlar.

Teknik Özellikler

Öğe	Şartname
Ürün Adı	Flanşlı Sepet Filtre
Malzeme Sınıfları	SS304, SS304L, SS316, SS316L
Bağlantı Standardı	ANSI/ASME B16.5, DIN, JIS, EN 1092-1
Filtrasyon Tipi	Çıkarılabilir Tek Sepet veya Çoklu{0}}Sepet Tasarımı
Filtrasyon Derecelendirmesi	20 elek ila 400 elek (Özelleştirilmiş mikron derecelendirmeleri mevcuttur)
Boyut Aralığı	NPS 2 inç ila NPS 24 inç (DN50 ila DN600)
Basınç Değeri	Sınıf 150 lb ila Sınıf 300 lb / PN10 ila PN40
Yüzey İşlemi	Asitle Turşulanmış ve Pasifleştirilmiş, Ra 0,8 μm'den Küçük veya Eşit, Ayna Cilalı
Uygulama Medyası	Su, Petrol, Petrokimya Ürünleri, Aşındırıcı Kimyasal Sıvılar

Ürün Özellikleri ve Avantajları

Üstün Korozyon Direnci:Yüksek-kaliteli östenitik paslanmaz çelikten üretilmiştir ve agresif kimyasal işleme ortamlarına, yüksek-nem kurulumlarına ve deniz koşullarına karşı olağanüstü dayanıklılık sağlar.

Optimize Edilmiş Akış Dinamikleri:Dahili sepet,-yüksek açık alan oranıyla-hassas bir şekilde tasarlanmıştır; basınç düşüşlerini mutlak minimumda tutarken maksimum filtreleme kapasitesi sağlar.

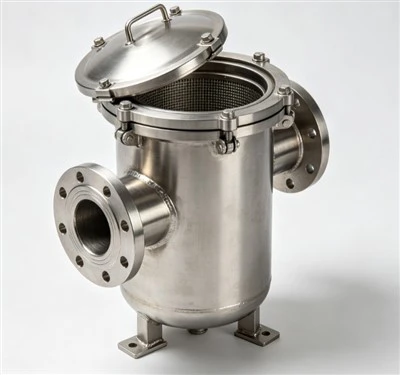

Hızlı Bakım Geri Dönüşü:Üst-kapak düzeneği, hızlı-çıkarma mekanizmasına veya güvenli cıvatalı düzene sahiptir; bu, operatörlerin ana boru hattını sökmeden temizlik için filtre sepetini kaldırmasına olanak tanır.

Uluslararası Flanş Uyumluluğu:Flanş delikleri dünya çapındaki standartlara uygun olarak üretilmekte ve dünya çapındaki mevcut boru altyapılarıyla doğrudan cıvata{0}}uyumluluğu sağlanmaktadır.

Çalışma Prensibi ve İç Yapı

Çalışma Prensibi
Proses sıvısı filtre girişine girer ve aşağıya doğru paslanmaz çelik filtreleme sepetine doğru zorlanır. Askıdaki katı maddeler ve yabancı maddeler sepetin iç kısmında tutulurken, temiz filtrat ağ duvarlarından dışarıya doğru geçer ve çıkış portundan çıkar. Biriken pislik diferansiyel basıncı önceden belirlenmiş bir eşiğe çıkardığında sistem izole edilir, kapak açılır ve sepet, temizlik veya durulama için çıkarılır.

Çekirdek Yapı Bileşenleri
Basınçlı Kap Kabuğu:Sürekli çalışma basıncına ve sert sıvı maruziyetine dayanacak şekilde tasarlanmıştır.

Filtre Sepeti:Dokuma tel örgü veya delikli plaka ile özelleştirilmiş birincil ayırma elemanı.

Flanşlı Bağlantılar:Sağlam yapısal hizalama sağlayan özel olarak tasarlanmış giriş ve çıkış flanşları.

Kapak Montajı:Hassas-işlenmiş sızdırmazlık yüzeyleri ve yüksek-bütünlüklü kapak contaları içerir.

Tahliye ve Havalandırma Bağlantı Noktaları:Güvenli bakım tahliyesi ve basınç tahliyesi için dişli tahliye tapaları ve hava delikleri ile donatılmıştır.

Endüstriyel Uygulamalar

Kimyasal ve Petrokimya İşleme:Reaktörlerin, pompaların ve kimyasal enjeksiyon hatlarının askıdaki katı maddelerden korunması.

Belediye ve Endüstriyel Su Arıtma:Ham su girişinden ve soğutma döngülerinden kum, silt ve döküntülerin uzaklaştırılması.

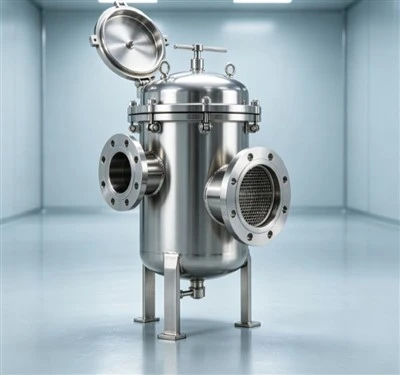

Yiyecek, İçecek ve İlaç Fabrikaları:Sıvı transfer hatlarına yönelik sıkı hijyen taleplerini karşılar.

Petrol ve Gaz Operasyonları:Hidrokarbonların, üretilen suyun ve kullanım akışlarının filtrelenmesi.

Deniz ve Açık Deniz Sistemleri:Deniz suyu alımı, balast sistemleri ve akaryakıt filtreleme işlemlerinin yapılması.

Üretim Yetenekleri ve Kalite Kontrol

Sıfır-kusurlu teslimatı garanti etmek için her filtreleme ünitesi, ihracat kasalarına konulmadan önce sıkı bir denetim protokolünden geçer:

Hammadde Doğrulaması:Kimyasal bileşim doğruluğu için Pozitif Malzeme Tanımlaması ve değirmen testi sertifikaları.

Kaynak Denetimi:Tüm basınç tutma dikişlerinin görsel ve boyutsal değerlendirmeleri sertifikalı kaynakçılar tarafından-gerçekleştirilir.

Hidrostatik Basınç Testi:Kabuk ve yuva basınç testleri, izin verilen maksimum çalışma basıncının 1,5 katında gerçekleştirildi.

Yüzey İşlem:Korozyonun ömrünü ve estetik kaplamayı en üst düzeye çıkarmak için komple asitleme, pasifleştirme veya mekanik cilalama.

SSS

S: Flanşlı sepet filtrenin temel amacı nedir?

C: Birincil işlevi, sıvı boru hatlarındaki katı parçacıkları, tortuyu ve yabancı kalıntıları sürekli olarak süzerek pompalar ve kontrol valfleri gibi hassas mekanik makinelerin erken aşınmasını veya hasar görmesini önlemektir.

S: Aşındırıcı ortamlar için hangi malzeme seçenekleri mevcut?

C: Standart konfigürasyonlar SS304 ve SS316'yı kullanır. Oldukça aşındırıcı kimyasallar veya klorür{{2}zengin denizcilik uygulamaları için, talep üzerine daha yüksek-dereceli alaşımlar sağlanabilir.

S: Filtre boyutları ve bağlantı standartları özelleştirilebilir mi?

C: Evet. Genel boyutları, yüksekliği, bağlantı oranlarını, filtreleme mikron boyutlarını ve yapısal yönelimi belirli tesis yerleşimlerine uyacak şekilde değiştirerek tamamen özelleştirilmiş mühendislik hizmetleri sunuyoruz.

S: Bitmiş birimler denizaşırı nakliye için nasıl paketleniyor?

C: Tüm ürünler, uzun mesafeli deniz taşımacılığına dayanacak şekilde nem-koruyucu ambalajla tamamlanan, ağır-fümigasyon-içermeyen kontrplak ihracat kutularında güvenli bir şekilde cıvatalanmış veya beşiklidir-.
